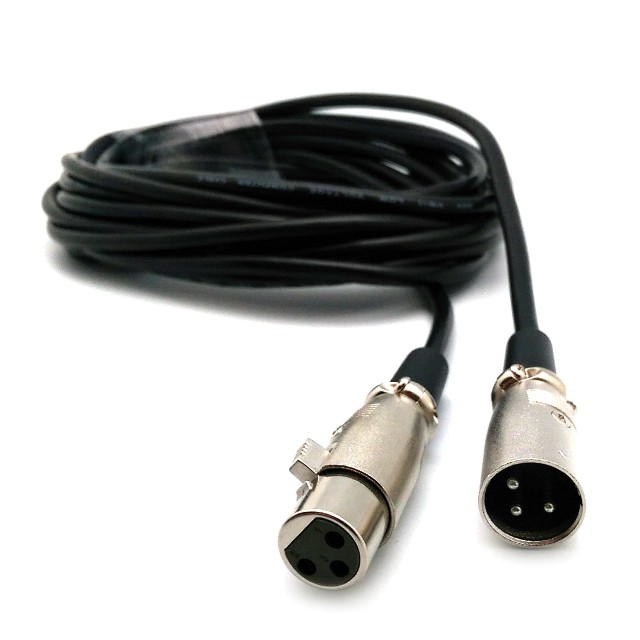

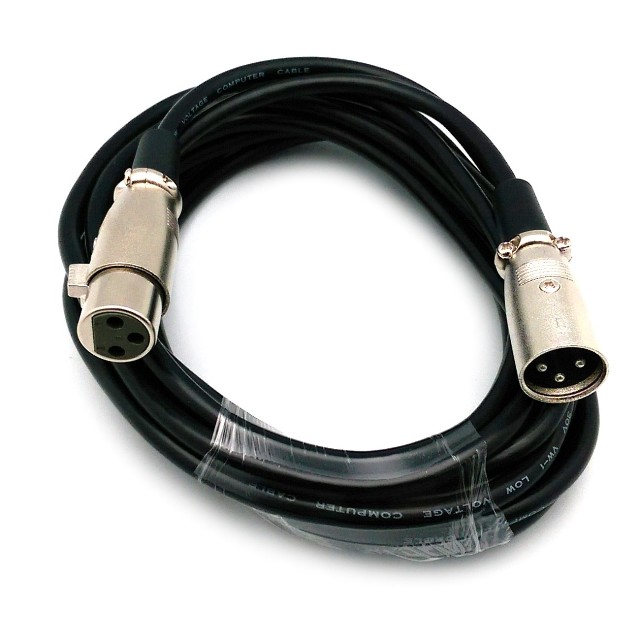

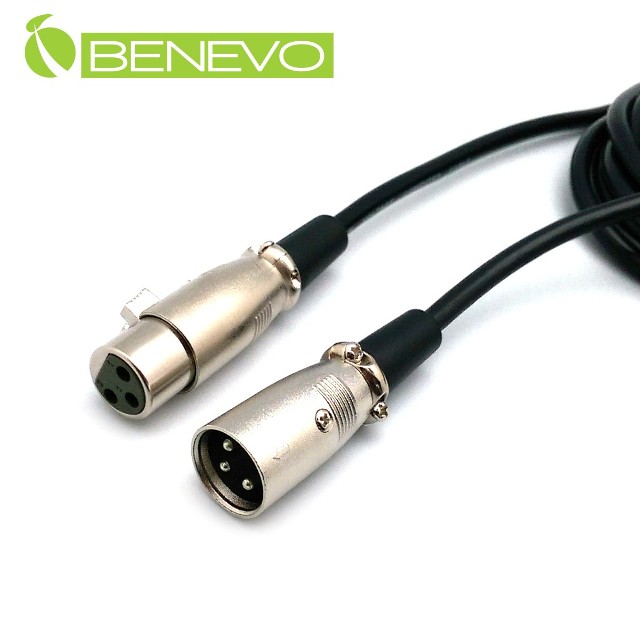

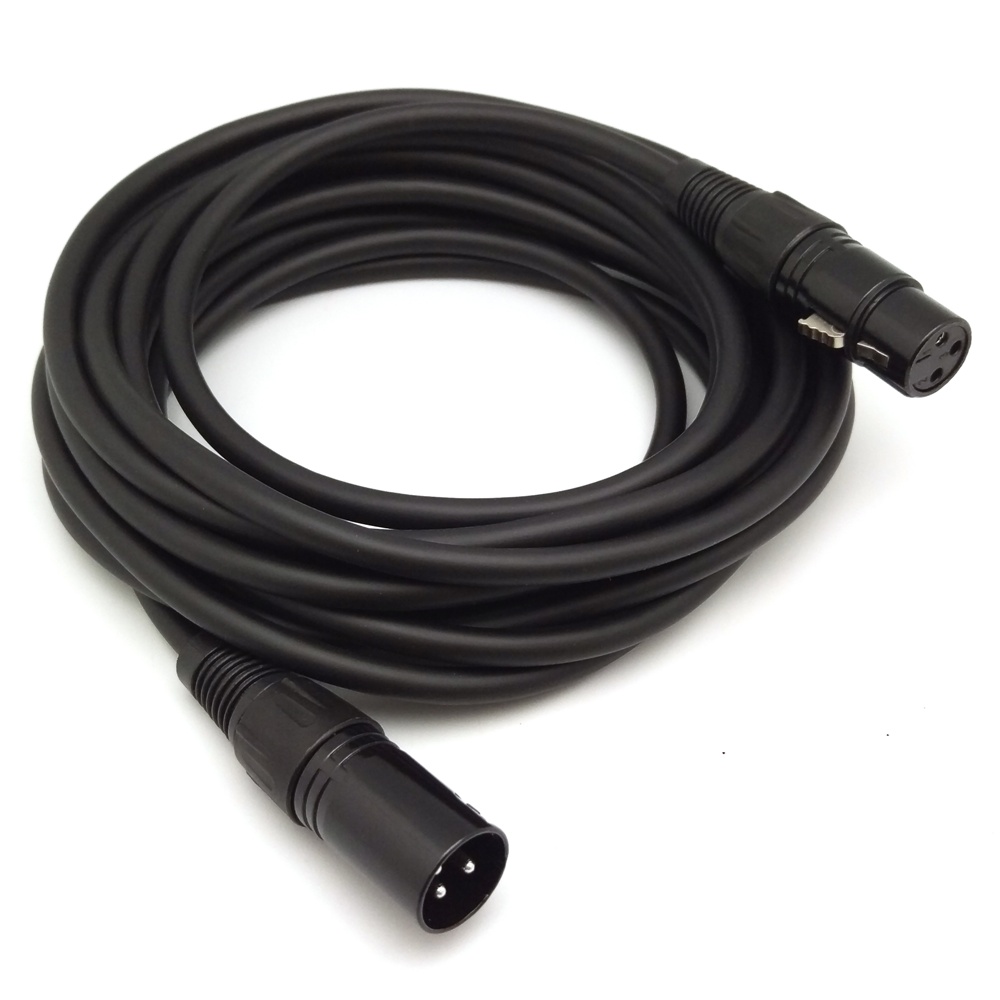

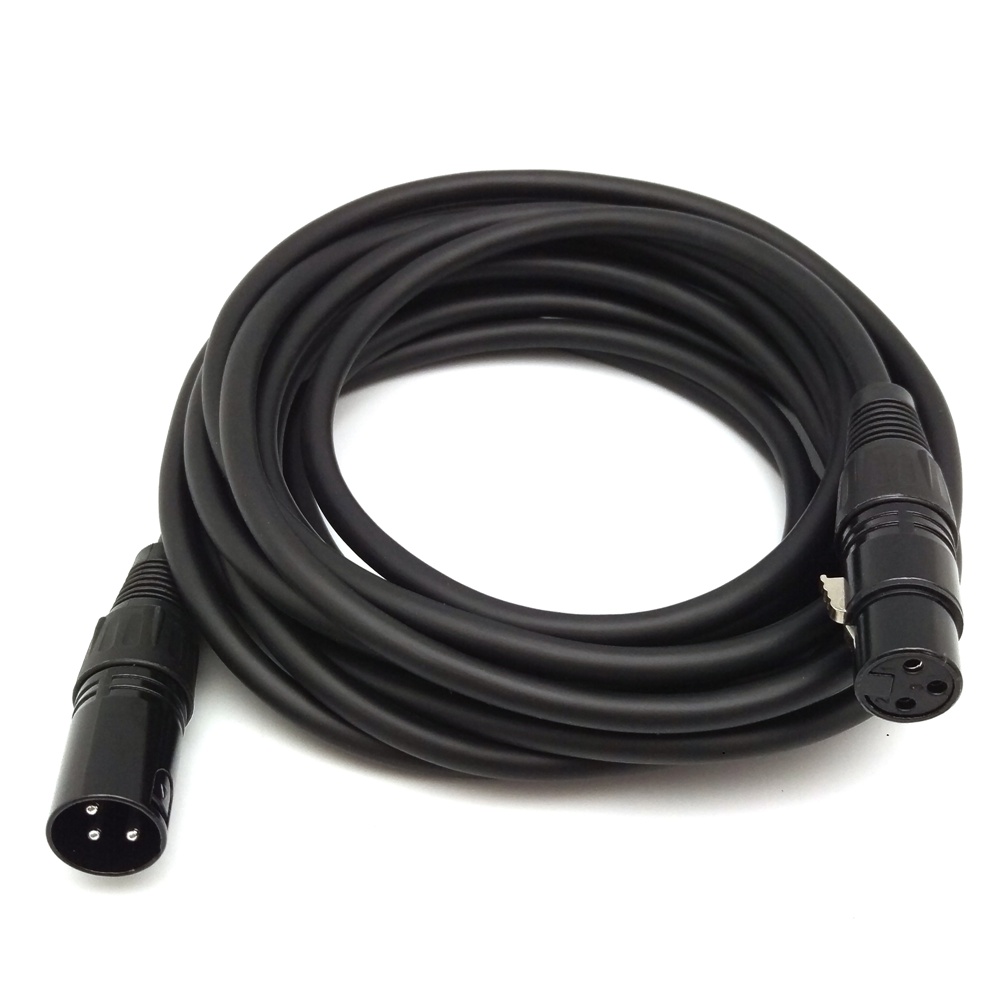

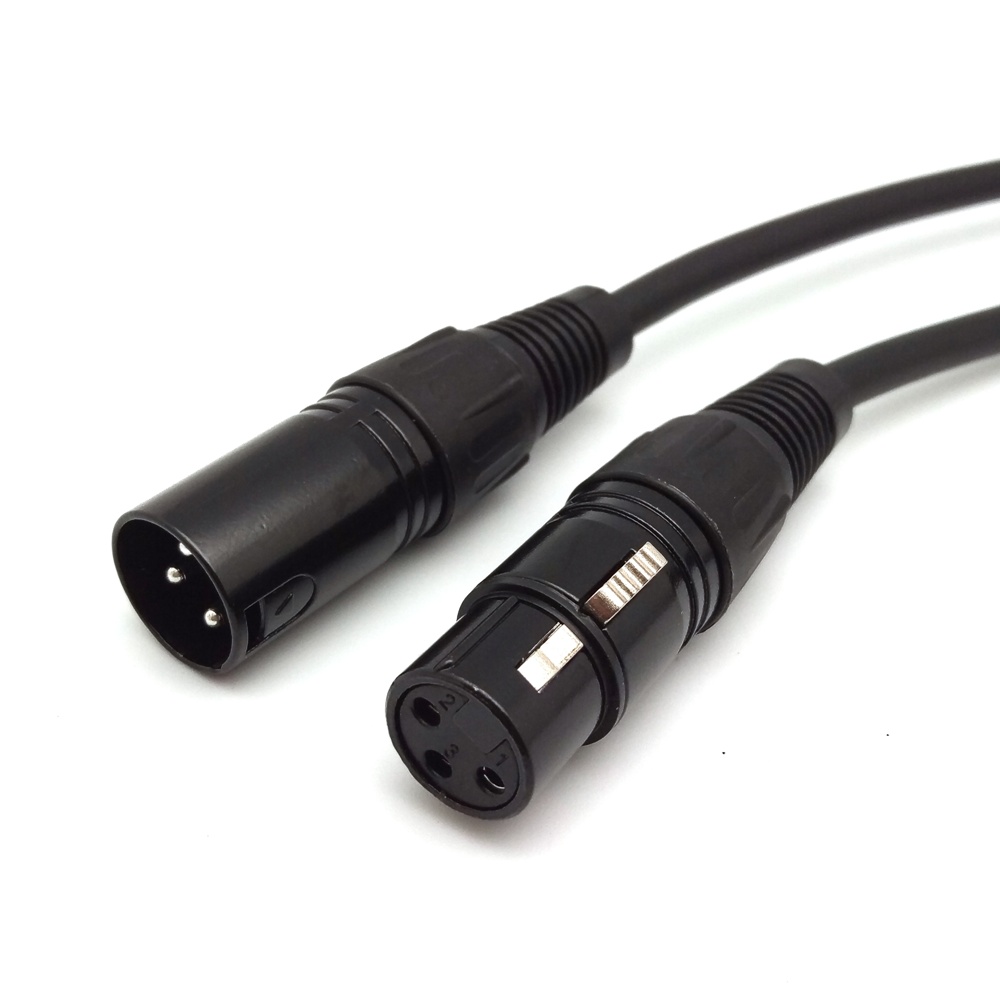

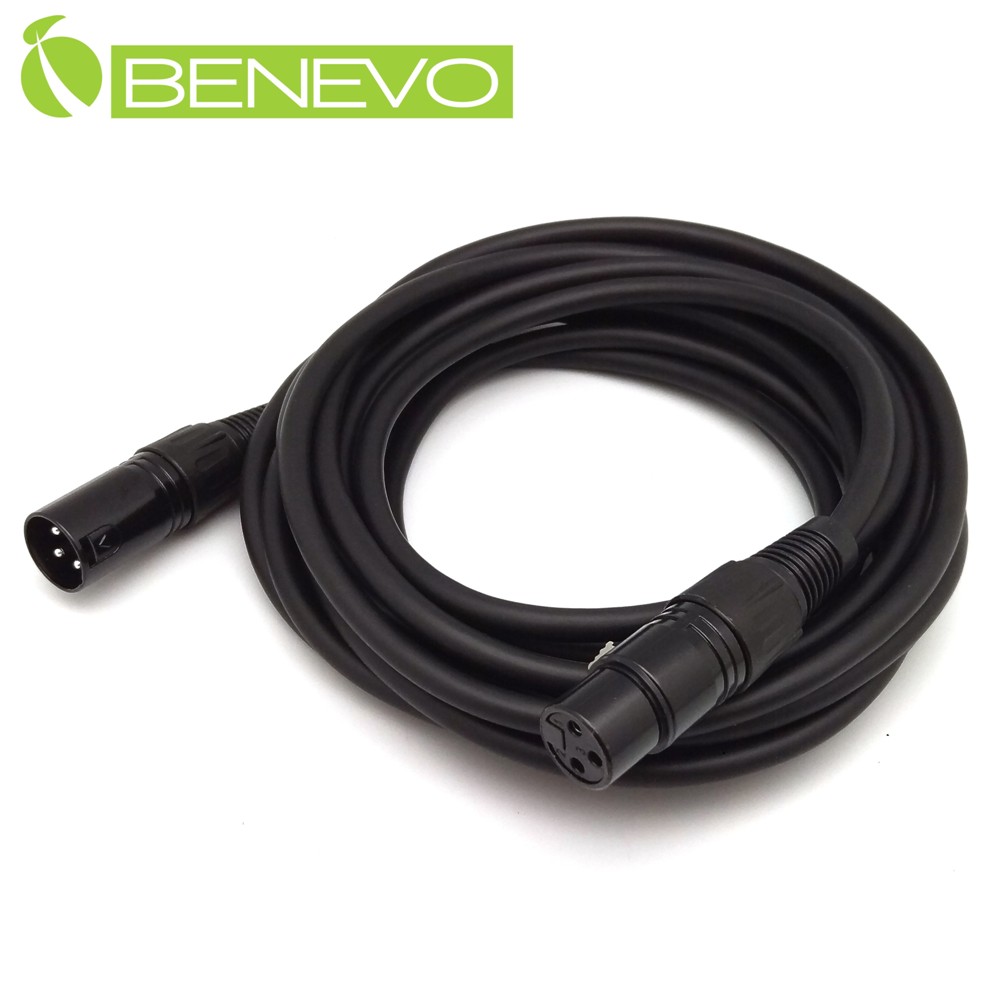

BENEVO 5M XLR(Cannon接頭)公對母音訊連接線



功能特點

◆ 使用高品質XLR接頭，提供優質音訊傳輸連結

◆ XLR Cannon接頭具鎖定接頭設計，可防鬆脫，堅固耐用

◆ 線芯採用無氧銅隔離網，2919規格，具良好抗干擾性能

◆ XLR頭又稱為Cannon頭或卡農/卡儂頭

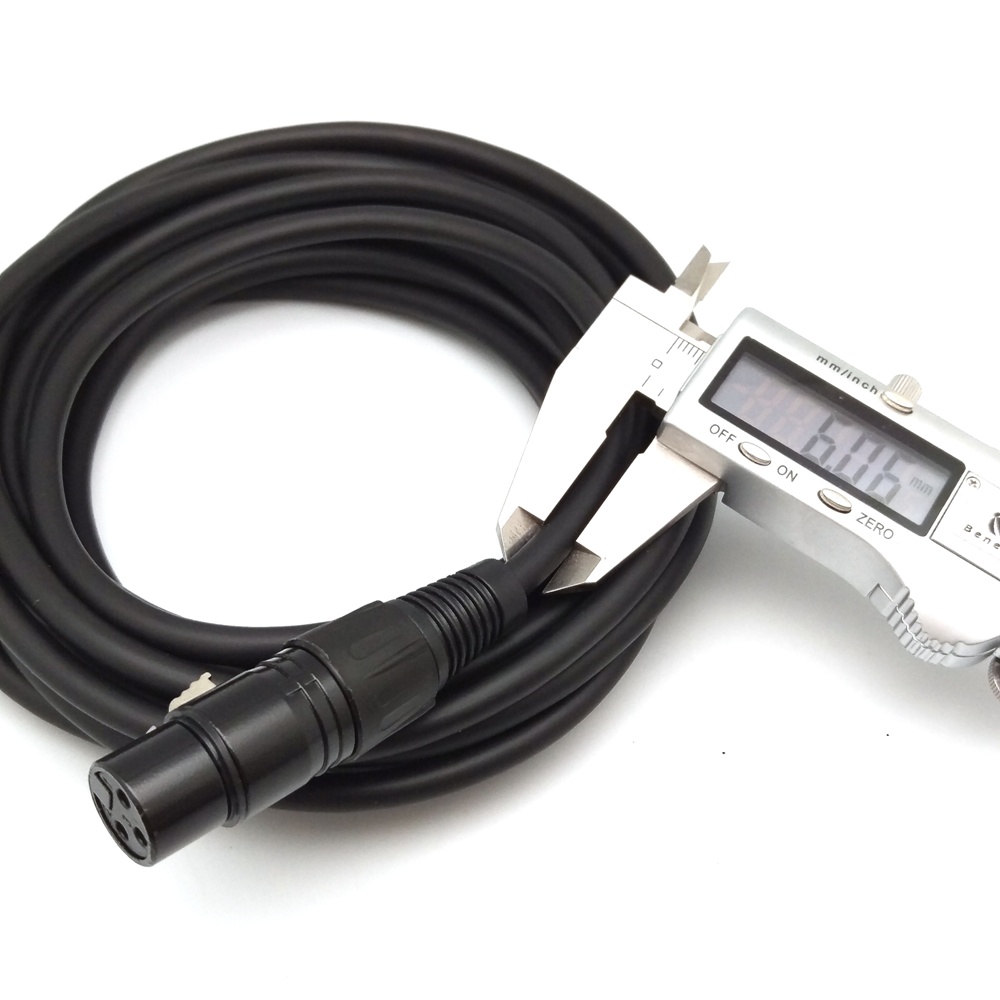

◆ 線材柔軟(OD5mm)，彎曲性好，適用於影音DIY佈線

◆ 可用於音控台連接麥克風、音響器材與周邊裝置連結



關於XLR平衡音訊端子介紹

XLR端子是影音器材中常見的端子，經常用於連接專業影音器材和麥克風。一般家用影音器材常使用RCA端子傳送由前級放大器產生的Line level訊號。TRS端子也在家用及電腦用的麥克風中應用到。



基於原生產者是James H. Cannon（加州洛杉磯Cannon電子公司創辦人，該公司現為ITT 公司旗下），XLR端子常俗稱為Cannon插頭或Cannon端子，中文俗稱為卡儂(農)頭。最初端子為"Cannon X"系列，之後的版本加入了彈簧鎖（Latch）成為"Cannon XL"系列，接著在端子接觸面以橡膠包著（Rubber），成為了其縮寫XLR的來源。 XLR端子的針頭基本上三個外，還可以有更大針頭數，三個接點的XLR也稱為XLR3。XLR端子和以前更細小的DIN端子有點相似，但實際上是不相容的。

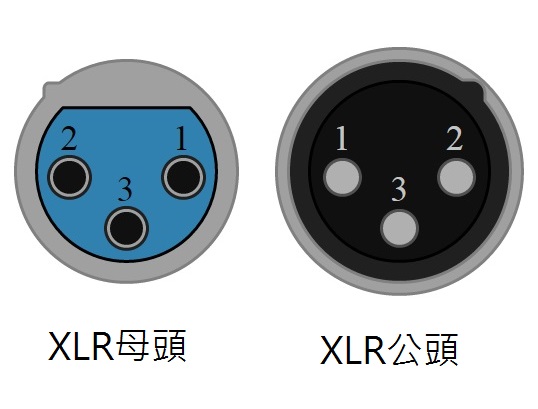

XLR3端子圖面：由三個接點所組成，下圖左側為母頭，右側為公頭

以上圖面接點定義說明如下

PIN1: Ground接地

PIN2: 正極終端/熱端(+級)

PIN3: 迴路終端/冷端(-級)



Cannon接頭是專業音響系統中使用最廣泛的接頭，可用於傳輸音響系統中的各種音訊，一般平衡式輸入、輸出端子都是使用Cannon接頭來連接的。使用Cannon接頭的好處是：

1. 採用平衡方式傳輸的，抗外界干擾能力較強，可傳輸遠距離傳輸，最遠100M。

2. 具有彈簧鎖定機制，連接緊密不易拉脫。

3. 接頭規定了信號流向，便於防止連接上的差錯。



Cannon接頭的公插接點是插針，而母插的接點是插孔。按照通用慣例，會以公插頭或插座作訊號的輸出端；以母插頭、插座作為信號的輸入端。
【關於 BENEVO -  地球種子應用科技】
電腦周邊品牌 BENEVO 為來自台灣專業的影音整合與延伸設備、KVM多電腦切換器、專業線材配件的專業供應商，品牌核心精神延伸自 Benevolence - 關懷、慈善與愛心。我們致力於落實 善用科技。保護地球 核心理念，並專注於讓使用者能夠 充分享受科技所帶來的生活品質與便利 ，透過周邊裝置的整合與共享，提升科技產品的使用效益 ，減少地球資源的浪費。BENEVO全系列商品均盡可能使用較簡約的環保包裝方式，以降低包裝材料與印刷製程。

BENEVO電腦周邊商品兼具創新與實用的特色，主要研發生產與供應的商品線包括 KVM多電腦切換器 (集中管理多台電腦達到省時省錢省空間)、VGA | DVI | HDMI 螢幕切換器與螢幕分配器 (妥善整合應用影音周邊)、USB工業型與專業應用周邊 (穩定高效能與延伸USB應用)、Cat5網線型訊號延長器 (簡約高效益的影音與訊號延伸)、Cat5網線型KVM訊號延伸器 (更有效的電腦遠距操作與監控)、內網型電腦影音廣播系統 (簡單實用的大型影音播放應用)、影音訊號轉換設備 (不同介面的轉換與銜接裝置)與專業線材配件等。

歡迎造訪  BENEVO的官方中文網站 或是 BENEVO周邊應用分享部落格 ，瀏覽更多有趣的周邊應用與分享。

BENEVO技術支援服務
客服專線：02-66177160 服務時間：週一至週五上午10~12點，下午14~17點 (例假日休息)
客服信箱：support@benevo.com.tw 線上保固登錄：點我進入 技術諮詢填寫：點我進入

規格說明

標準配備

連接線 x1

5米 XLR(Cannon接頭)公對母音訊連接線/麥克風延長線 (BAU0500XMF)
