商品編號:DMAA0F-A900FUWQX
$1,250
$1,250
折價券
- aeco獨有“平行軸接缐端“設計專利，提高焊接便利性
- 透過結構設計，使得左右聲道正負極等4極導體截面積相同
- 各通道導體一體車削成型
相關商品
- 登記送
【OK】單筆滿$1純取貨/取貨付款訂單登記送OK購物金50元(限量)
- 登記送
【7-11】單筆滿$350純取貨/取貨付款訂單登記送辣味雞柳條兌換券乙張(限量)
- 登記抽
App限定-全站指定品單筆滿額登記抽Whoo后經典禮盒/LG洗衣機
付款方式
- 信用卡、無卡分期、行動支付，與其他多種方式
- PChome 聯名卡最高6%，新戶再享首刷禮1000P
出貨
配送
宅配滿$490免運，超取滿$350免運
- 宅配到府(本島/低溫)滿$699免運
- 宅配到府(本島/常溫)滿$490免運
- 超商取貨(常溫)滿$350免運
- 超商取貨(低溫)滿$699免運
- i郵箱(常溫)滿$290免運
商品評價
商品詳情

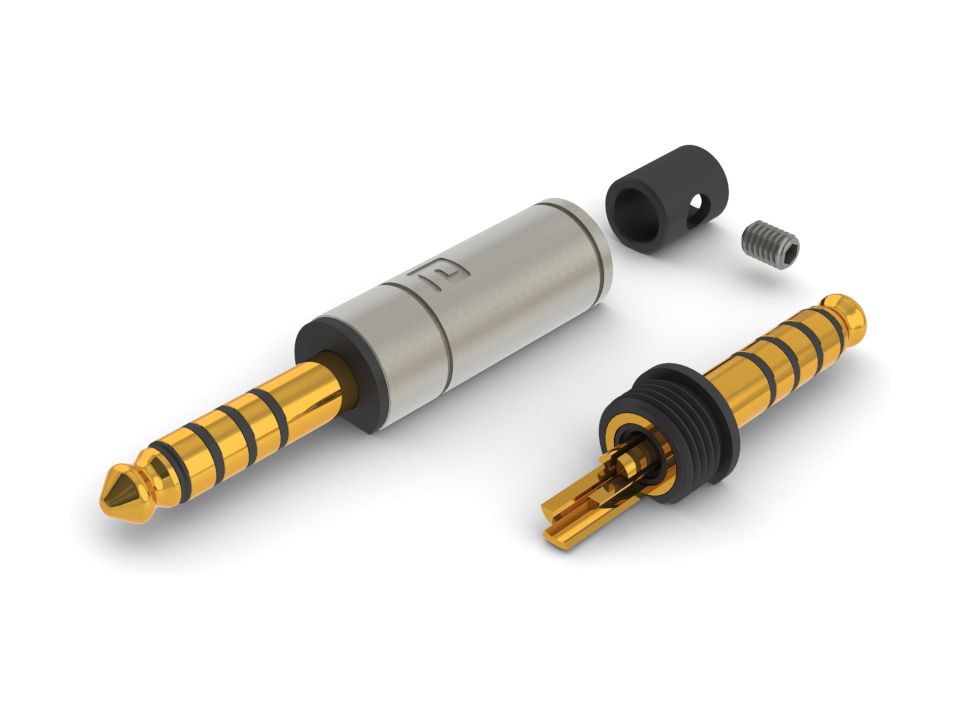

設計概念
各通道導體皆為一體車削成型，減少訊號在穿越不同導體表面的損耗
各通道導體接線端與線纜導體軸向平行以利焊接
左右聲道正負極等四極導體路徑截面積相同
外殼與本體間以絕緣材質鎖固，可選擇外殼與本體是否絕緣或導電
導體材質使用高純度銅(碲銅)並採用無鎳電鍍
以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者
規格說明
機 構：
頂針、中環及後套五個工件
依序與尼龍絕緣間隔組立
本體組層間結構留有開孔
透過開孔灌注填充劑填補本體間空隙
塑鋼鎖頭與本體組鉚合穩固
本體組與外殼以螺牙相互鎖固
塑鋼尾套以螺絲鎖固於外殼末端
注意事項：
本產品隨包附鎖線螺絲(3/4MM各壹個)
過長的焊接時間容易造成絕緣膨脹或損毀，
請務必於各通道建議焊接溫度條件下進行焊接
組 裝：
1.剝除線纜外被及各通道導線絕緣
2.依線纜外徑取捨是否使用尾套(ID4.5mm)[311]或
僅使用外殼(ID6.5mm)[301]，並將其套入線纜
3.焊接各通道導體[101][102][103]
4.各通道介面端與接線端極性標示請詳下圖
5.將外殼與本體組鎖頭[203]相互鎖固
6.將外殼與線纜以M3x4mm[321]或M3x3mm[322]螺絲鎖固
材 質：
頂 針 碲銅(銅含量99.0%最少，C14500)
中 環 碲銅(銅含量99.0%最少，C14500)
後 套 碲銅(銅含量99.0%最少，C14500)
絕 緣 尼龍(PA66)
鎖 頭 塑鋼(POM)
外 殼 不鏽鋼(SUS304)
尾 套 塑鋼(POM)
螺 絲 不鏽鋼(SUS304)
表面處理：
頂 針 無鎳鍍金(10u")
中 環 無鎳鍍金(10u")
後 套 無鎳鍍金(10u")
絕 緣 無
鎖 頭 無
外 殼 無
尾 套 無
螺 絲 無
電氣特性：
接觸電阻 < 1.0 mohm
尺 寸：
最大外徑 8.90mm
總 長 43.5mm
外殼孔徑 保留尾套時4.5mm
取出尾套時6.5mm
包 裝：
每包裝壹個產品
置入泡棉並以真空袋包裝
焊接溫度：
使用溫控烙鐵保持 340°C 時2~3秒
使用溫控烙鐵保持 360°C 時3~5秒
產品製作過程符合歐盟危害性物質限制指令(RoHS)
產品取得臺灣專利(M638409)
