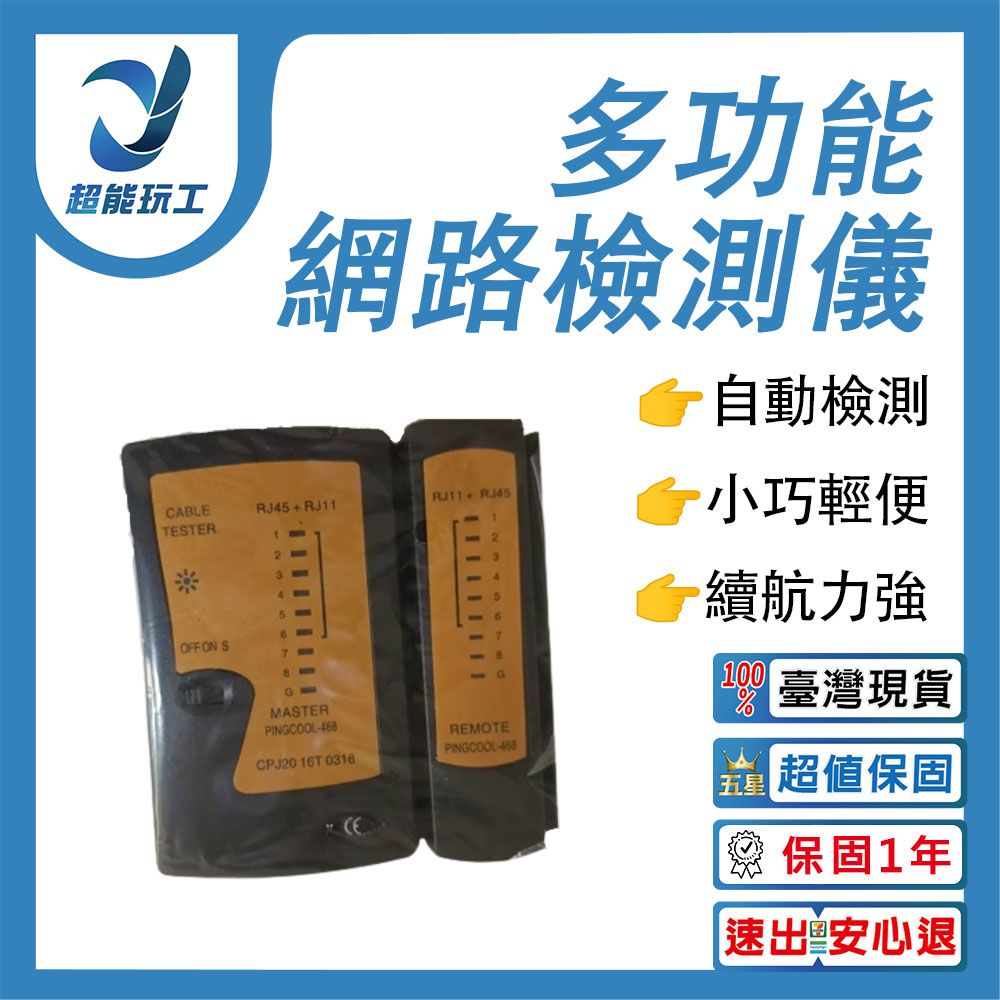

網路檢測儀 電話/網路測試儀 RJ45 RJ11 電話線 網路線 測試儀 檢測器 超能玩工 保固一年

📣重達4KG請用宅配!!!

📣台灣出貨 現貨供應

📣最長保固：一年!!!產品瑕疵及故障

●發貨地：台灣台中



●產品用途：對RJ11和RJ45端口線纜檢測及故障點查找

●使用方法：

1.將電源開關拔至ON位置進行快速掃描測試,(S為慢速測試檔)。主測試器G、1、2、 3、4、5、6、7、8號燈飾順序閃亮,表示機器進入正常工作狀態。

2.將需要測試的線端插頭分類插入主測試器和遠端測試器相對應的連接埠。 (應盡量保持插頭和插座接觸良好。否則會影響掃描結果)如果該測試線所有的線端都是好的;主測試器和遠程測試器指示燈從G、1、2至7、8逐個順序閃亮。如果測試沒有接地線的線材,，遠程機的G燈不會閃亮。



接線正確時閃燈圖例:

🔸網路線：

主測試器：G-1-2-3-4-5-6-7-8

遠端測試器： G-1-2-3-4-5-6-7-8



🔸六芯電話線接線正確時閃燈圖例:

主測試器： G-1-2-3-4-5-6-7-8

遠端測試器： -1-2-3-4-5-6--



🔸四芯電話線接線正確時閃燈圖例:

主測試器： G-1-2-3-4-5-6-7-8

遠端測試器：--2-3-4-5---



🔸二芯電話線接線正確時閃燈圖例:

主測試器： G-1-2-3-4-5-6-7-8

遠端測試器： ---3-4----



3.若接線不正確時,燈飾顯示方式:

當有網路線短路時(例如:4號線、5號線短路時),則主測試器和遠端測試器4號燈5號 都不亮。

當有幾根線短路時,則主測試器和遠端測試器相對應的幾個燈都不會亮

主測試器： G-1-2-3---6-7-8

遠端測試器： G-1-2-3---6-7-8
