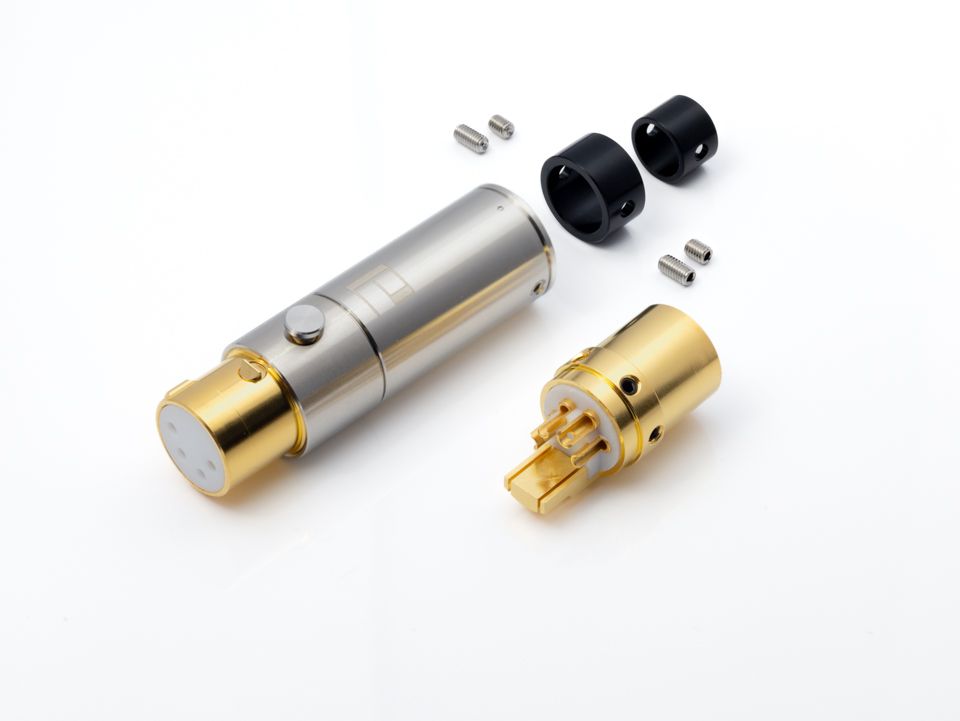

XLR 4極 母端 AX4-1623G 無鎳鍍金 壹個 / 壹組

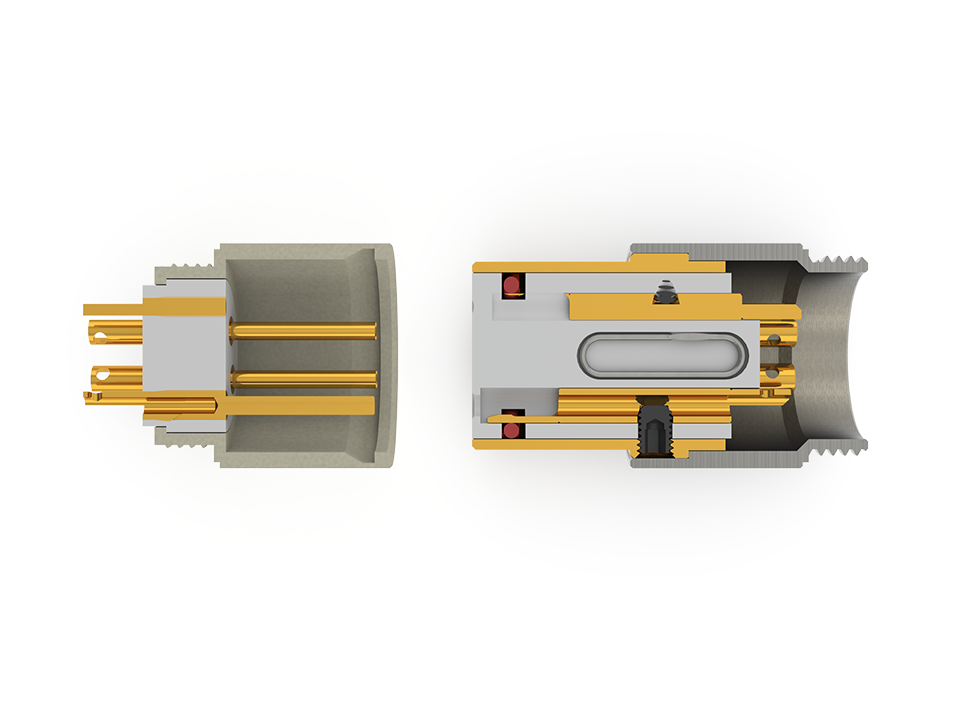

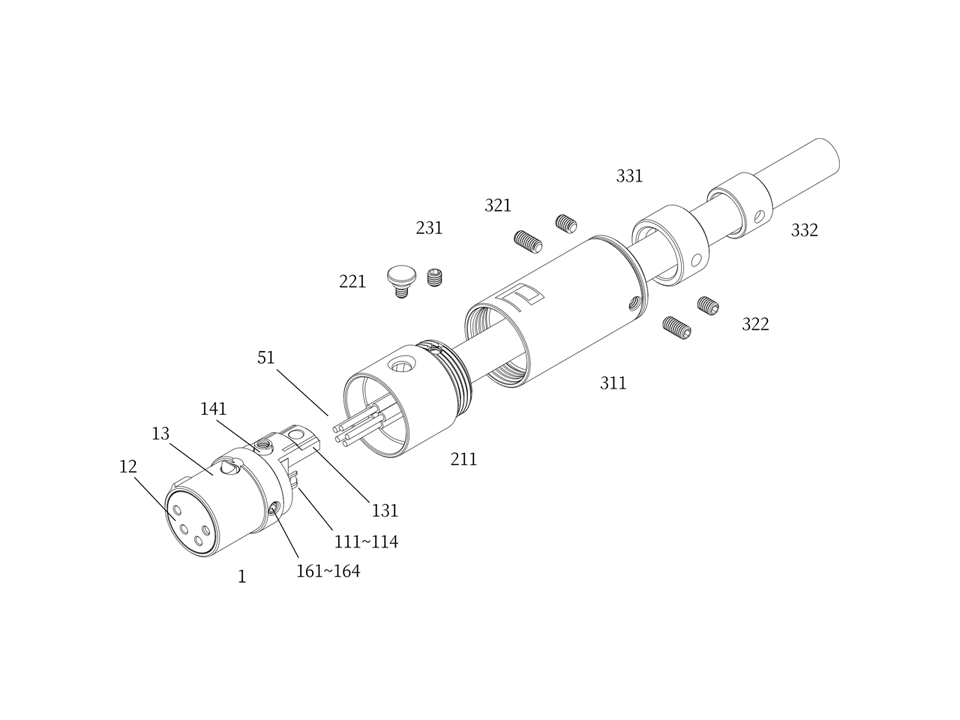

機　　構： 彈簧及卡榫片置於絕緣內，卡榫片部分突出於本體，中心針以塑鋼螺絲穿過絕緣鎖固於本體，上述零件構成本體組。 本體組透過螺絲與前外殼鎖固，按鈕螺絲穿過前外殼側孔與卡榫片鎖固。 本體與外殼以螺牙相互鎖固，塑鋼尾套以螺絲鎖固於外殼末端，尾套孔徑9.0/11.5mm，取下尾套後外殼孔徑15.0mm。 組　　裝： 1. 將後外殼 [311] 和前外殼 [211]旋開。 2. 剝開線纜 [51] 和各通道導體的絕緣層。 3. 依線纜外徑取捨是否使用尾套 (內徑 9.0mm) [332]、尾套 (內徑 11.5mm) [331] 還是僅使用後外殼 (內徑 15.0mm)。 4. 將尾套和後外殼套入線纜。 5. 將前外殼 [211] 中的本體螺絲 [231]旋出。 6. 通過按壓卡榫片 [141] 的內螺紋內側，將本體組 [1] 從前外殼 [211] 中推出。 7. 將前外殼套入線纜。 8. 在每個信號針上焊接各通道導體 [111][112][113][114]。 9. 依需求焊接本體組接地針 [131]。 10. 將本體組放入前外殼中，將卡榫片放入前外殼内的第二層 [141] 按壓並並滑動至正確位置，並嘗試正確按壓。 11. 使用本體螺絲[231]將前外殼與本體組鎖固，鎖固至兩者穩定不鬆動即可，過度鎖固會造成本體螺絲落入前外殼內徑。 12. 將後外殼與前外殼相互鎖固。 13. 使用螺絲 [321] 或 [322] 將后外殼和尾套與缐纜固定。 14. 將按鈕螺絲 [221] 固定到前外殼的卡榫片上，然後嘗試按壓按鈕。 [51] 所示線纜的第五通道導線為示意，其可能為全包覆的編織網 材　　質： 中心　針　碲銅(銅含量99.0%最少，C14500) 絕　　緣　鐵氟龍 本　　體　銅鋅合金(C3604) 彈　　簧　不鏽鋼(SUS304) 卡榫　片　銅鋅合金(C3604) 鎖針螺絲　塑鋼 前　外殼　不鏽鋼(SUS304) 按鈕螺絲　不鏽鋼(SUS304) 後　外殼　不鏽鋼(SUS304) 尾　　套　塑鋼 螺　　絲　不鏽鋼(SUS304) 表面處裡： 中心　針　無鎳鍍金(10u") 絕　　緣　無 本　　體　無鎳鍍金(3u") 彈　　簧　無 卡榫　片　無 鎖針螺絲　無 前　外殼　無 按鈕螺絲　無 後　外殼　無 尾　　套　無 螺　　絲　無 電氣特性： 接觸電阻 < 1.0 mohm 尺　　寸： 最大外徑　18.9mm 總　　長　62.8mm 產品製作過程符合歐盟危害性物質限制指令(RoHS)
