BENEVO 多功能網路測線器 for RJ45, RJ12, RJ11

功能特點

◆ 可以用來測試網線或電話線接點是否正確導通

◆ 針對雙絞線測試1~8線，可區分錯線、短路與未接通

◆ 可用來測試RJ45(8芯), RJ12(6芯), RJ11(4芯)線材接頭

◆ 開關ON為正常測試速度，S為慢速測試速度

◆ 本測線器包裝不含電池，請自備DC9V電池

◆ 面板印刷可能與照片略不同，但功能相同

◆ 機器上的RJ45插孔，可以插上RJ11與RJ12接頭進行測試，如果線芯是2/4/6芯，請分別參考中間2/4/6個燈號顯示狀態

◆ 本款可測試網線長度約300米

◆ 本款出貨為較環保的簡易包裝，放置於有拉鍊的隨身袋中，不會有精美的包裝盒，商品操作說明請參考產品頁面的基本與用與操作，不會另附印出的操作說明

基本使用與操作

1. 本商品可以用來測試8線芯之雙絞線網線，可以判對是否接錯、短路或是空接。可測試RJ11、RJ12與RJ45介面纜線。

2. 要測試網線請將電源開啟，將夾好的網線兩端分別接到測試器主體與遠端對應的接頭。接著主體的燈號應該會從1~8依序變亮，遠端測試器則會依不同介面顯示對應燈號

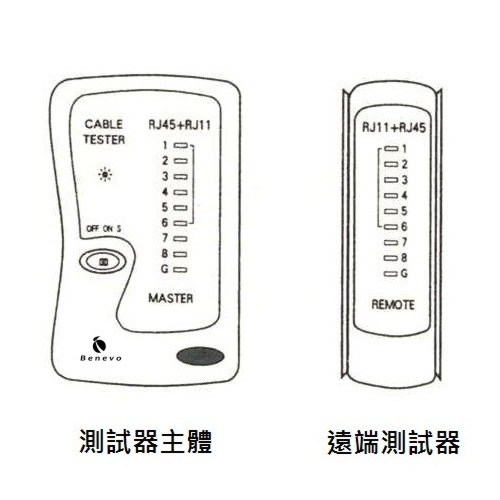

測試器主體: 1-2-3-4-5-6-7-8

遠端測試器:

1-2-3-4-5-6-7-8 RJ45介面

1-2-3-4-5-6---- RJ12介面

--2-3-4-5------ RJ11介面

以下是一些錯誤連結的顯示

1. 如果網線第3芯空接，兩端第3個燈號均不會亮

2. 如果有許多線芯都是空接，對應的燈號就都不會亮，如果少於2個線芯有連接，所有的測試燈號都不會亮

3. 如果線材兩端的順序錯誤，例如第2與4接反，燈號顯示就會如以下

測試器主體: 1-2-3-4-5-6-7-8

遠端測試器: 1-4-3-2-5-6-7-8

4. 如果有兩個線芯短路了，再遠端對應的燈號就都不會亮

5. 本款僅適用於已經夾好的網線或電話線測試

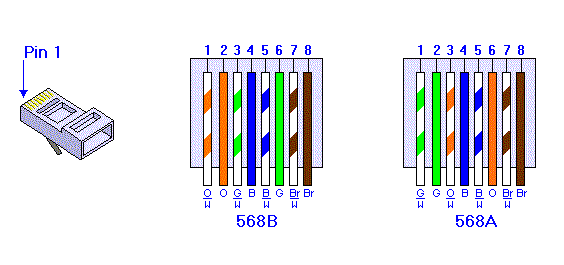

網路接頭型式與接點順序

1. 568B: 橙白-橙-綠白-藍-藍白-綠-棕白-棕

2. 568A: 綠白-綠-橙白-藍-藍白-橙-棕白-棕

3. 可用於8P8C與6P6C接頭

請注意

1. 本款網線測試器不能用來測試任何電子商品

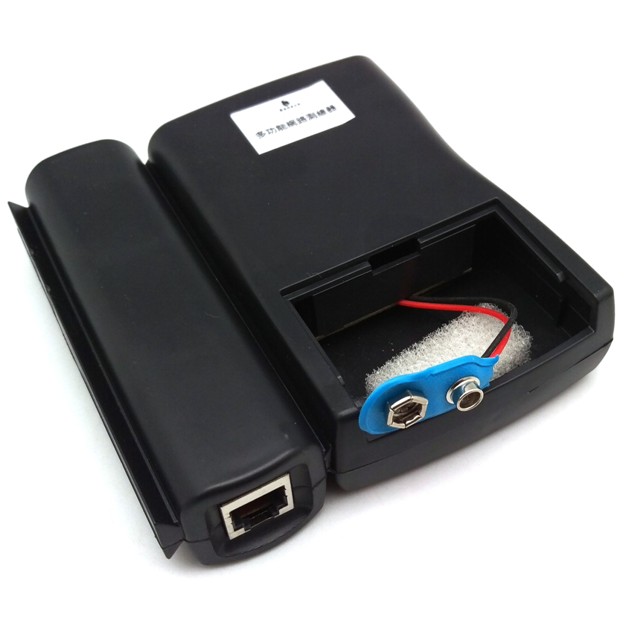

2. 本款測試器使用DC9V電池，如果發現燈號微弱，請更換電池

3. 當RJ45接頭沒有完全夾緊時，就不能進行測試，任何不當使用均有可能造成損壞

4. 請使用品質良好的工具製作網線接頭

5. 請勿測試不符規格之網線接頭或是電話線接頭，這可能造成設備損壞

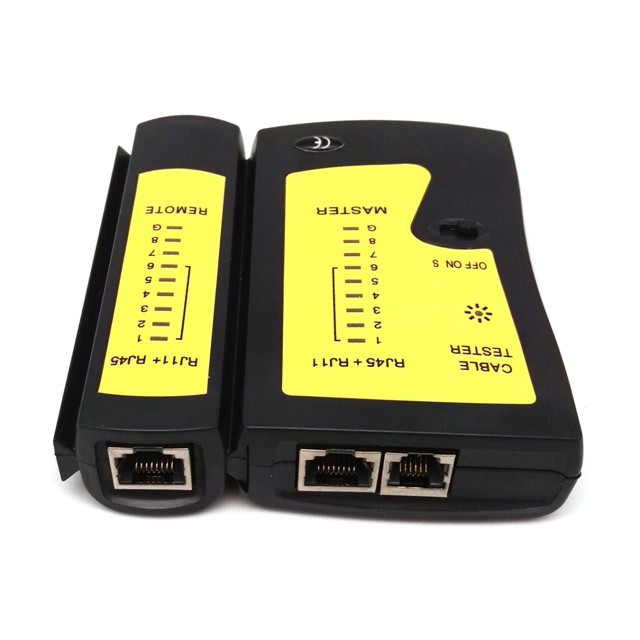

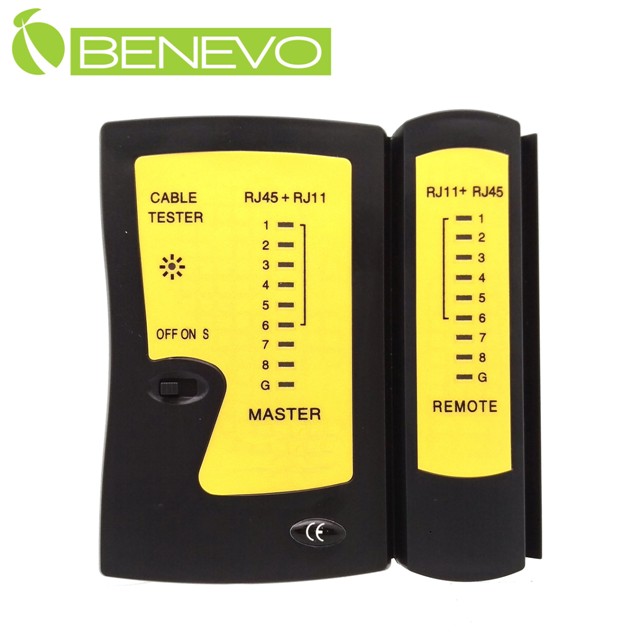

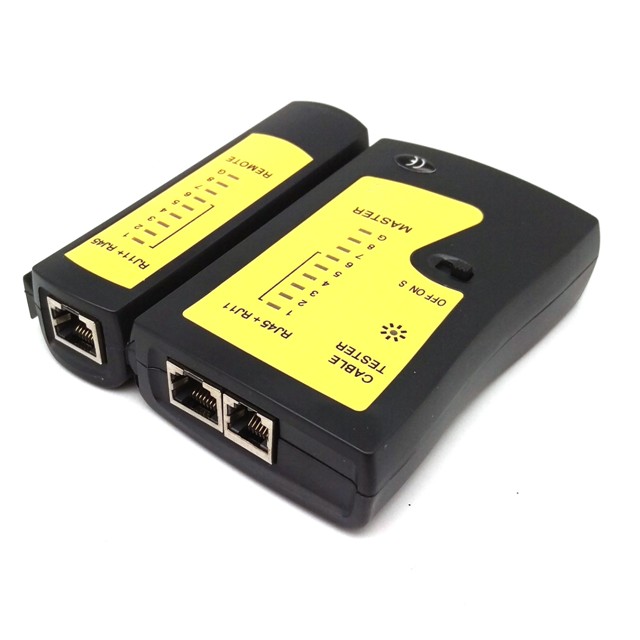

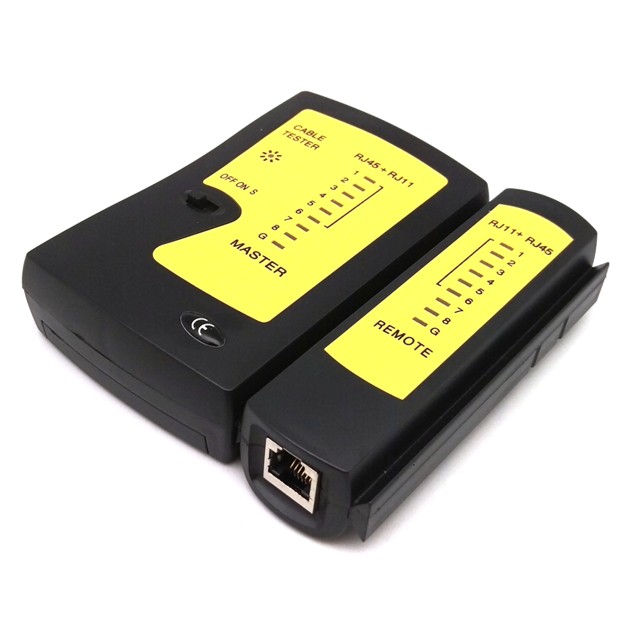

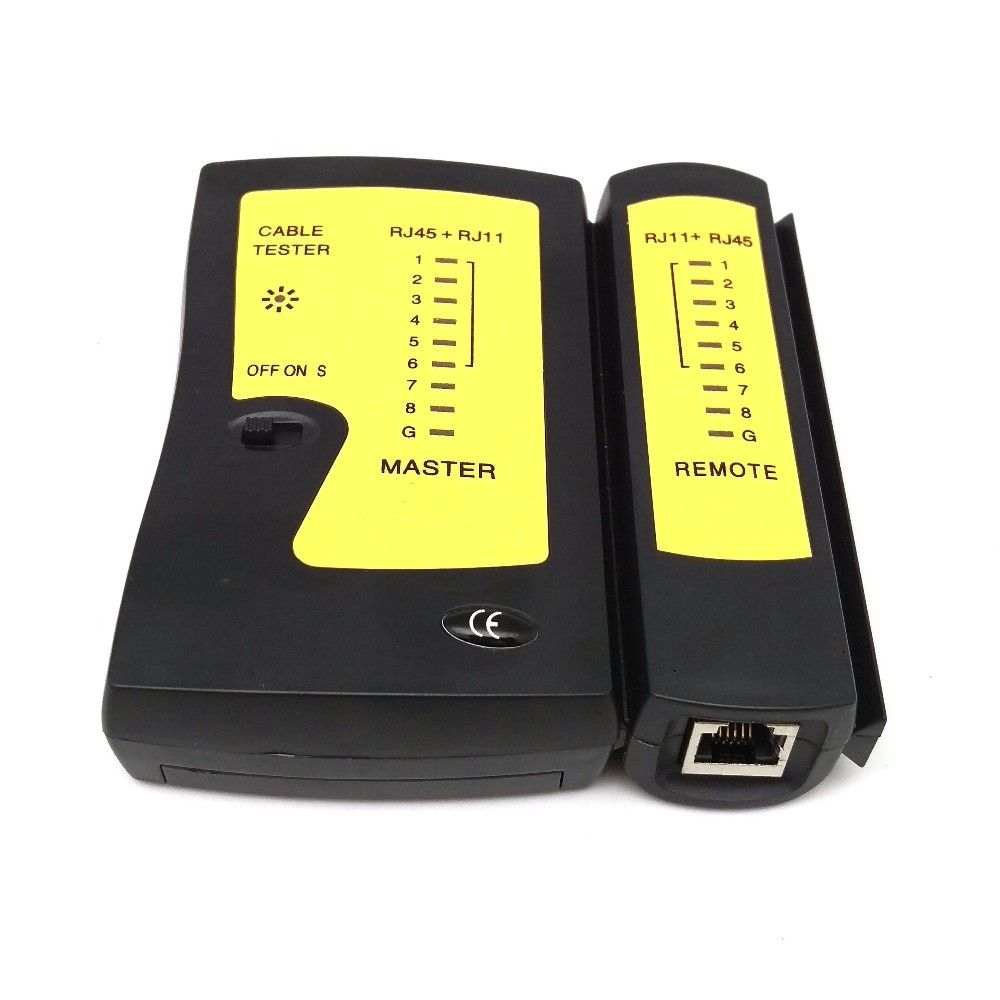

商品照片
