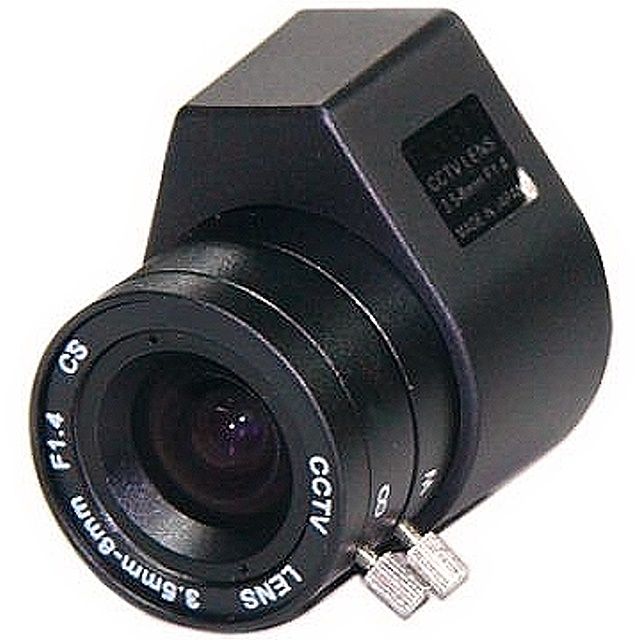

DC自動光圈3.5~8mm/F1.4變焦鏡頭 CCTV 監視器鏡頭 CS Mount CS鏡頭 CS接口攝像機 DVR監視器周邊

標準型攝影機可自行更換或安裝鏡頭

固定光圈鏡頭

情況1.鏡頭上「無」螺絲：
此時請轉動「對焦環∞-NEAR」(通常為前端的環)直到看清楚欲拍攝之物體.（註：請將攝影機AES「電子快門」 功能啟動）

情況2.鏡頭上「有」螺絲：
請將小螺絲鬆開一些，再轉動「對焦環∞-NEAR」(通常為前端的環)直到看清楚欲拍攝之物體,調好後再旋緊 螺絲固定焦距.（註：請將攝影機AES「電子快門」 功能啟動）

標準型攝影機－手動光圈鏡頭

步驟1.正常情況請將「光圈環OPEN-CLOSE」調整環調到最大，讓進光量較大可使夜視效果較佳；但若調到最大發現有曝光情況，則再將「光圈」調小一些直到光線正常為止

步驟2.轉動「對焦環∞-NEAR」直到看清楚欲拍攝之物體

註：請將攝影機AES「電子快門」 功能啟動

自動光圈鏡頭

步驟1.轉動對焦環直到看清楚欲拍攝之物體

註a.請將鏡頭「尾線」接於攝影機自動光圈孔位

註b.若您的自動光圈鏡頭為「DC」規格，則請將攝影機背面相關功能鈕調為「DC」 ；若您的自動光圈鏡頭為「AI」規格，則請將攝影機背面相關功能鈕調為「AI」或「VIDEO」

註d.若發現影像有許多黑色雜點,請用十字螺絲起子將ALC（LEVEL）開關順時針或逆時針調整

變焦鏡頭(手動光圈)

步驟1.正常情況請將「光圈環O-C」調整環調到最大，讓進光量較大可使夜視效果較佳；但若調到最大發現有曝光情況，則再將「光圈」調小一些直到光線正常為止

步驟2.轉動「變焦環T-W」直到影像呈現您想拍攝的大小

步驟3.轉動「對焦環∞-NEAR」直到看清楚欲拍攝之物體

註：請將攝影機AES「電子快門」 功能啟動

變焦鏡頭(自動光圈)

步驟1.轉動「變焦環T-W」直到影像呈現您想拍攝的大小

步驟2.轉動「對焦環∞-NEAR」直到看清楚欲拍攝之物體

註a.請將鏡頭「尾線」接於攝影機自動光圈孔位

註b.若您的自動光圈鏡頭為「DC」規格，則請將攝影機背面相關功能鈕調為「DC」 ；若您的自動光圈鏡頭為「AI」規格，則請將攝影機背面相關功能鈕調為「AI」或「VIDEO」

註d.若發現影像有許多黑色雜點,請用十字螺絲起子將ALC（LEVEL）開關順時針或逆時針調整

一般情況請將AES電子快門功能啟動

其他調整

若使用了以上方式，您的鏡頭裝上攝影機後仍然一直無法對到焦，那麼可能是與「鏡頭」與「攝影機機鏡頭環」預設的位置有些不合，此時可嘗試以下方式調整：

1.鏡頭與機身之間加上「轉接環」(大部份裝鏡頭時不會使用到轉接環)

2.使用小六角扳手將「機身鏡頭環」移前或移後

3.必要時使用小鐵板將「機身鏡頭環」移前或移後
